从输入 URL 到页面展示，这中间发生了什么？ ​

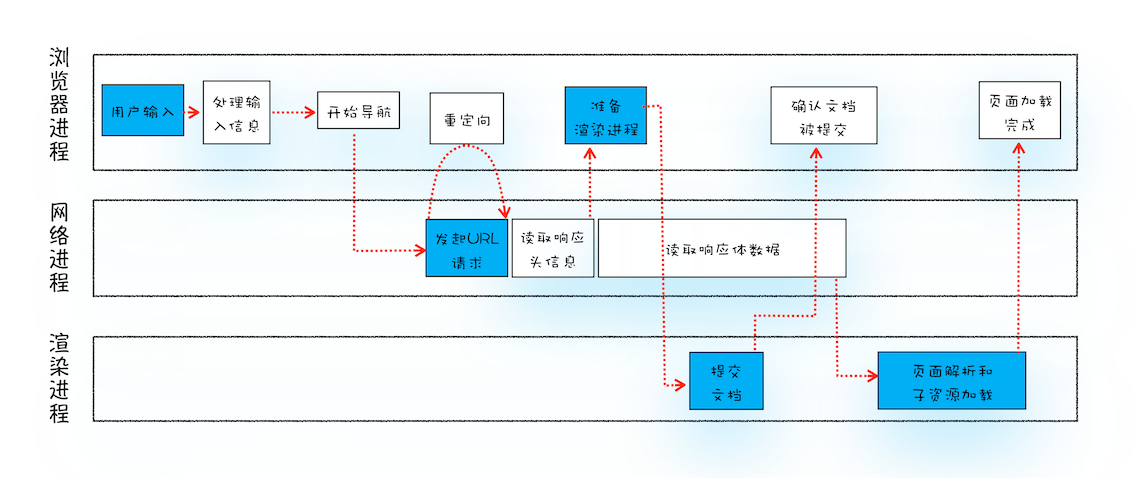

在浏览器里，从输入 URL 到页面展示，这中间的过程涉及到了网络、操作系统、Web 等一系列的知识。从图中可以看出，整个过程需要各个进程之间的配合，关于浏览器进程的主要职责知识点请移步另一篇文章，以下是整个流程的核心步骤

  • 首先，浏览器进程接收到用户输入的 URL 请求，浏览器进程便将该 URL 转发给网络进程。

  • 然后，在网络进程中发起真正的 URL 请求。

  • 接着网络进程接收到了响应头数据，便解析响应头数据，并将数据转发给浏览器进程。

  • 浏览器进程接收到网络进程的响应头数据之后，发送“提交导航 (CommitNavigation)”消息到渲染进程；

  • 渲染进程接收到“提交导航”的消息之后，便开始准备接收 HTML 数据，接收数据的方式是直接和网络进程建立数据管道；

  • 最后渲染进程会向浏览器进程“确认提交”，这是告诉浏览器进程：“已经准备好接受和解析页面数据了”。

  • 浏览器进程接收到渲染进程“提交文档”的消息之后，便开始移除之前旧的文档，然后更新浏览器进程中的页面状态。

导航流程 ​

用户发出 URL 请求到页面开始解析的这个过程，就叫做导航

1. 用户输入 ​

当用户在地址栏中输入一个查询关键字时，地址栏会判断输入的关键字是搜索内容，还是请求的 URL。

  • 如果是搜索内容，地址栏会使用浏览器默认的搜索引擎，来合成新的带搜索关键字的 URL。
  • 如果判断输入内容符合 URL 规则，比如输入的是 time.geekbang.org，那么地址栏会根据规则，把这段内容加上协议，合成为完整的 URL

当用户输入关键字并键入回车之后，这意味着当前页面即将要被替换成新的页面，不过在这个流程继续之前，浏览器还给了当前页面一次执行 beforeunload 事件的机会，beforeunload 事件允许页面在退出之前执行一些数据清理操作，还可以询问用户是否要离开当前页面，比如当前页面可能有未提交完成的表单等情况，因此用户可以通过 beforeunload 事件来取消导航，让浏览器不再执行任何后续工作。

2. URL 请求过程 ​

浏览器进程会通过进程间通信（IPC）把 URL 请求发送至网络进程，网络进程接收到 URL 请求后，会在这里发起真正的 URL 请求流程，具体流程如下：

    1. 首先，网络进程会查找本地缓存是否缓存了该资源。如果有缓存资源，那么直接返回资源给浏览器进程；如果在缓存中没有查找到资源，那么直接进入网络请求流程。这请求前的第一步是要进行 DNS 解析，以获取请求域名的服务器 IP 地址。如果请求协议是 HTTPS，那么还需要建立 TLS 连接
    2. 接下来就是利用 IP 地址和服务器建立 TCP 连接。连接建立之后，浏览器端会构建请求行、请求头等信息，并把和该域名相关的 Cookie 等数据附加到请求头中，然后向服务器发送构建的请求信息
    3. 服务器接收到请求信息后，会根据请求信息生成响应数据（包括响应行、响应头和响应体等信息），并发给网络进程。等网络进程接收了响应行和响应头之后，就开始解析响应头的内容了。

（1）重定向

在接收到服务器返回的响应头后，网络进程开始解析响应头，如果发现返回的状态码是 301 或者 302，那么说明服务器需要浏览器重定向到其他 URL。这时网络进程会从响应头的 Location 字段里面读取重定向的地址，然后再发起新的 HTTP 或者 HTTPS 请求，一切又重头开始了

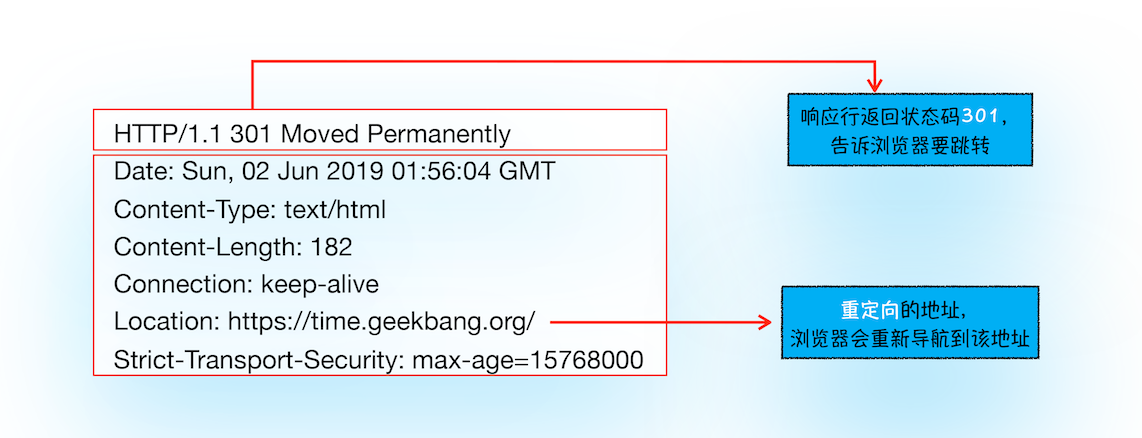

从图中可以看出，极客时间服务器会通过重定向的方式把所有 HTTP 请求转换为 HTTPS 请求。也就是说你使用 HTTP 向极客时间服务器请求时，服务器会返回一个包含有 301 或者 302 状态码响应头，并把响应头的 Location 字段中填上 HTTPS 的地址，这就是告诉了浏览器要重新导航到新的地址上

（2）响应数据类型处理

URL 请求的数据类型，有时候是一个下载类型，有时候是正常的 HTML 页面，HTTP 头中的 Content-Type 字段告诉浏览器服务器返回的响应体数据是什么类型。响应头中的 Content-type 字段的值是 text/html，这就是告诉浏览器，服务器返回的数据是 HTML 格式；Content-Type 的值是 application/octet-stream，显示数据是字节流类型的，浏览器会按照下载类型来处理该请求。

所以，不同 Content-Type 的后续处理流程也截然不同。如果 Content-Type 字段的值被浏览器判断为下载类型，那么该请求会被提交给浏览器的下载管理器，同时该 URL 请求的导航流程就此结束。但如果是 HTML，那么浏览器则会继续进行导航流程。由于 Chrome 的页面渲染是运行在渲染进程中的，所以接下来就需要准备渲染进程了。

3. 准备渲染进程 ​

通常情况下，打开新的页面都会使用单独的渲染进程；但如果从 A 页面打开 B 页面，且 A 和 B 都属于同一站点的话，那么 B 页面复用 A 页面的渲染进程；如果是其他情况，浏览器进程则会为 B 创建一个新的渲染进程。

渲染进程准备好之后，还不能立即进入文档解析状态，因为此时的文档数据还在网络进程中，并没有提交给渲染进程，所以下一步就进入了提交文档阶段。

4. 提交文档 ​

所谓提交文档，就是指浏览器进程将网络进程接收到的 HTML 数据提交给渲染进程，具体流程是这样的：

  • 首先当浏览器进程接收到网络进程的响应头数据之后，便向渲染进程发起“提交文档”的消息；
  • 渲染进程接收到“提交文档”的消息后，会和网络进程建立传输数据的“管道”；
  • 等文档数据传输完成之后，渲染进程会返回“确认提交”的消息给浏览器进程；
  • 浏览器进程在收到“确认提交”的消息后，会更新浏览器界面状态，包括了安全状态、地址栏的 URL、前进后退的历史状态，并更新 Web 页面。

5. 渲染阶段 ​

一旦文档被提交，渲染进程便开始页面解析和子资源加载了，也就是下面的渲染流程。

渲染流程 ​

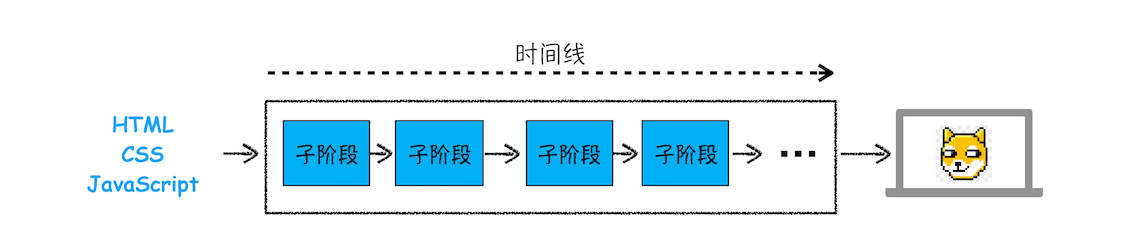

通常，我们编写好 HTML、CSS、JavaScript 等文件，经过浏览器就会显示出漂亮的页面。由于渲染机制过于复杂，所以渲染模块在执行过程中会被划分为很多子阶段，输入的 HTML 经过这些子阶段，最后输出像素。我们把这样的一个处理流程叫做渲染流水线，其大致流程如下图所示：

按照渲染的时间顺序，流水线可分为如下几个子阶段：构建 DOM 树、样式计算、布局阶段、分层、绘制、分块、光栅化和合成。

1.构建 DOM 树 ​

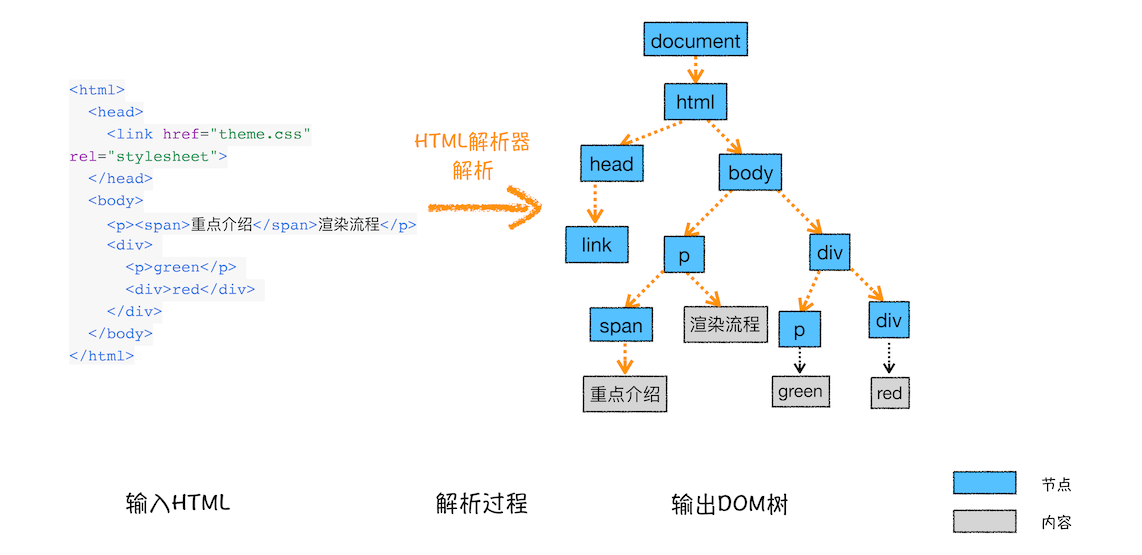

为什么要构建 DOM 树呢？这是因为浏览器无法直接理解和使用 HTML，所以需要将 HTML 转换为浏览器能够理解的结构——DOM 树。 从图中可以看出，构建 DOM 树的输入内容是一个非常简单的 HTML 文件，然后经由 HTML 解析器解析，最终输出树状结构的 DOM。DOM 和 HTML 内容几乎是一样的，但是和 HTML 不同的是，DOM 是保存在内存中树状结构，可以通过 JavaScript 来查询或修改其内容

2.样式计算（Recalculate Style） ​

样式计算的目的是为了计算出 DOM 节点中每个元素的具体样式，这个阶段大体可分为三步来完成。

1.把 CSS 转换为浏览器能够理解的结构

CSS 样式来源主要有三种：

  • 通过 link 引用的外部 CSS 文件
  • style 标记内的 CSS 元素的
  • style 属性内嵌的 CSS

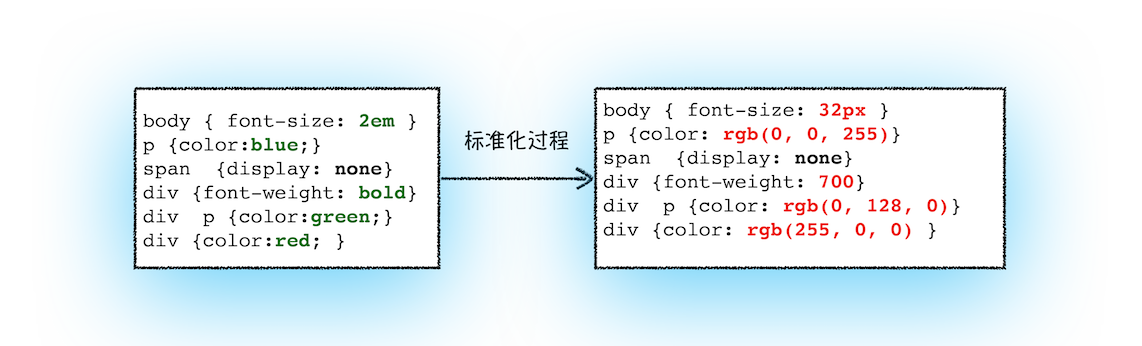

2.转换样式表中的属性值，使其标准化

3.计算出 DOM 树中每个节点的具体样式

CSS 的继承规则和层叠规则

3.布局阶段 ​

有了 DOM 树和 DOM 树中元素的样式，还需要 DOM 元素的几何位置信息。Chrome 在布局阶段需要完成两个任务：创建布局树和布局计算。

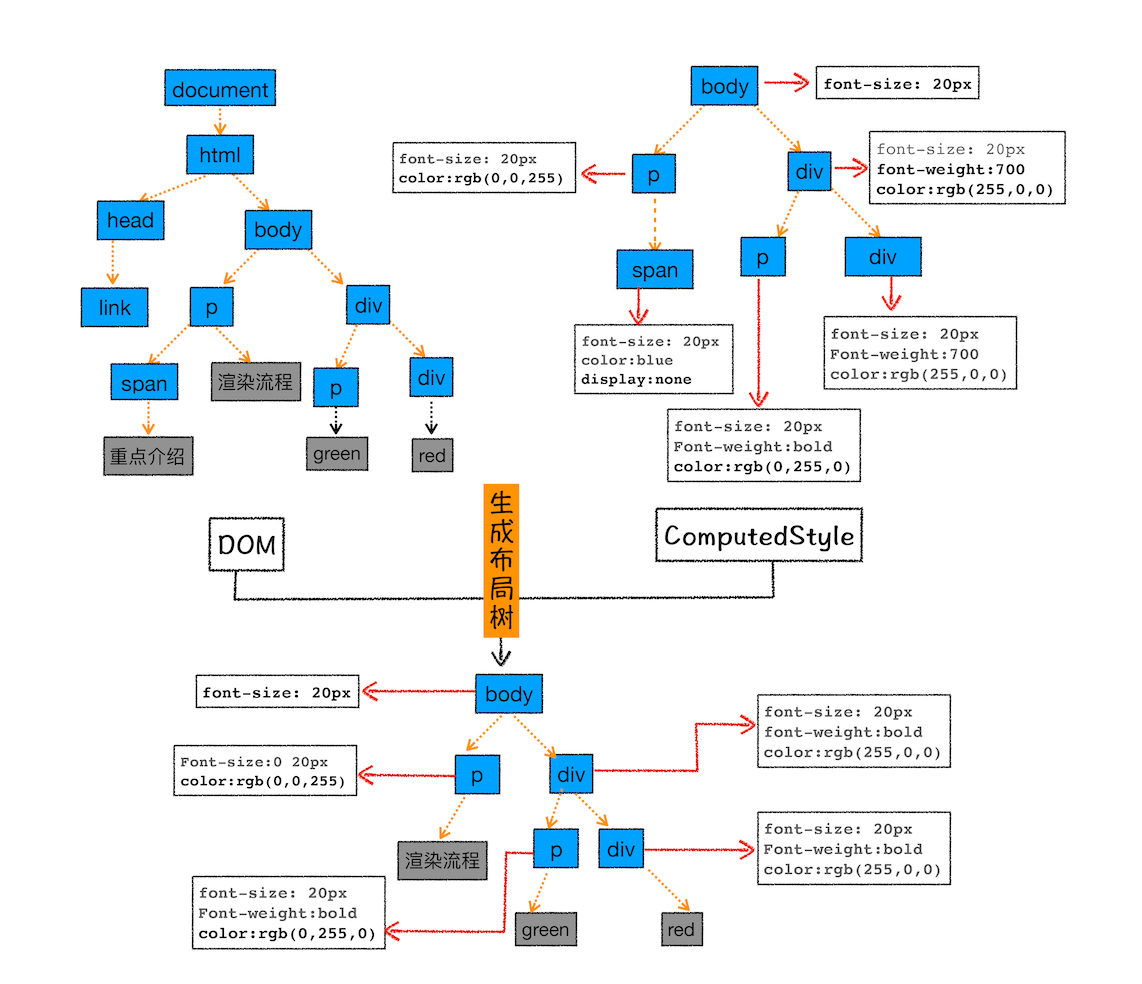

1.创建布局树

DOM 树还含有很多不可见的元素，比如 head 标签，还有使用了 display:none 属性的元素。所以在显示之前，我们还要额外地构建一棵只包含可见元素布局树。

2.布局计算

4.分层 ​

由于页面中有很多复杂的效果，如一些复杂的 3D 变换、页面滚动，或者使用 z-indexing 做 z 轴排序等，为了更加方便地实现这些效果，渲染引擎还需要为特定的节点生成专用的图层，并生成一棵对应的图层树（LayerTree）

通常情况下，并不是布局树的每个节点都包含一个图层，如果一个节点没有对应的层，那么这个节点就从属于父节点的图层。那么需要满足什么条件，渲染引擎才会为特定的节点创建新的图层呢？通常满足下面两点中任意一点的元素就可以被提升为单独的一个图层。

1.拥有层叠上下文属性的元素会被提升为单独的一层

明确定位属性的元素、定义透明属性的元素、使用 CSS 滤镜的元素等

2.需要剪裁（clip）的地方也会被创建为图层

在这里我们把 div 的大小限定为 200 _ 200 像素，而 div 里面的文字内容比较多，文字所显示的区域肯定会超出 200 _ 200 的面积，这时候就产生了剪裁，渲染引擎会把裁剪文字内容的一部分用于显示在 div 区域。出现这种裁剪情况的时候，渲染引擎会为文字部分单独创建一个层，如果出现滚动条，滚动条也会被提升为单独的层

5.图层绘制 ​

在完成图层树的构建之后，渲染引擎会对图层树中的每个图层进行绘制，那么接下来我们看看渲染引擎是怎么实现图层绘制的？

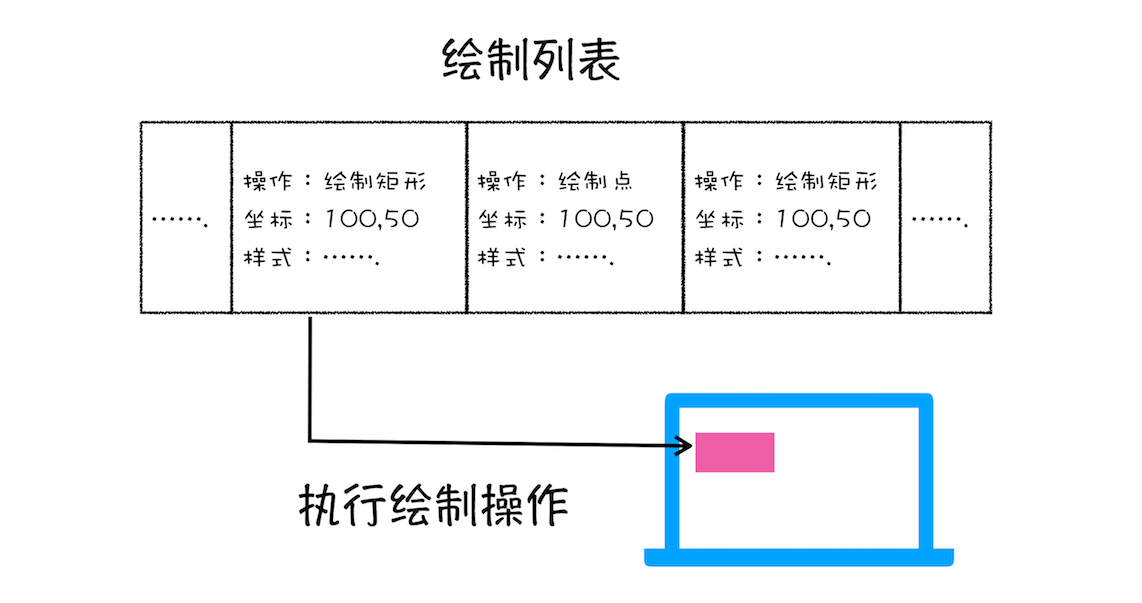

从图中可以看出，绘制列表中的指令其实非常简单，就是让其执行一个简单的绘制操作，比如绘制粉色矩形或者黑色的线等。而绘制一个元素通常需要好几条绘制指令，因为每个元素的背景、前景、边框都需要单独的指令去绘制。所以在图层绘制阶段，输出的内容就是这些待绘制列表。

6.栅格化（raster）操作 ​

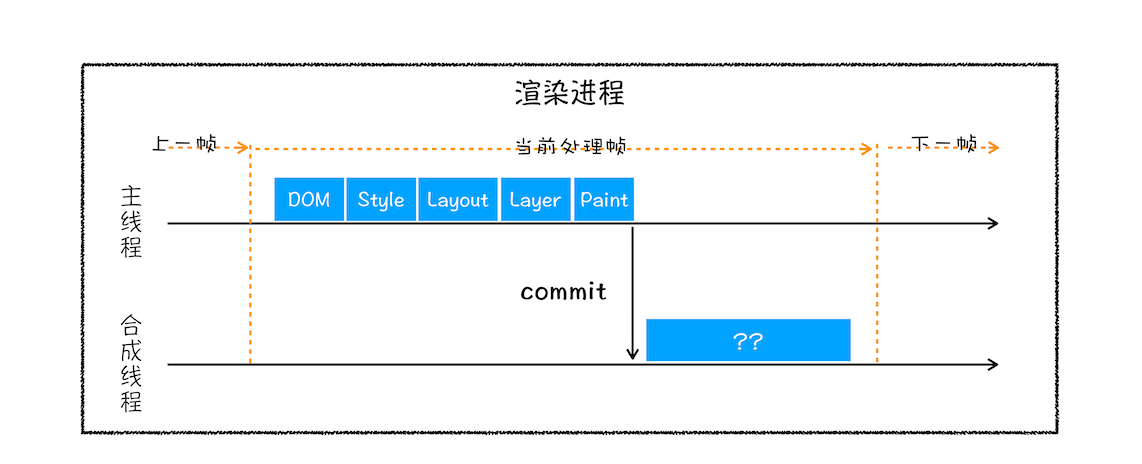

绘制列表只是用来记录绘制顺序和绘制指令的列表，而实际上绘制操作是由渲染引擎中的合成线程来完成的。你可以结合下图来看下渲染主线程和合成线程之间的关系：

7.合成和显示 ​

一旦所有图块都被光栅化，合成线程就会生成一个绘制图块的命令——“DrawQuad”，然后将该命令提交给浏览器进程。浏览器进程里面有一个叫 viz 的组件，用来接收合成线程发过来的 DrawQuad 命令，然后根据 DrawQuad 命令，将其页面内容绘制到内存中，最后再将内存显示在屏幕上。到这里，经过这一系列的阶段，编写好的 HTML、CSS、JavaScript 等文件，经过浏览器就会显示出漂亮的页面了。

相关概念 ​

1. 更新了元素的几何属性（重排）

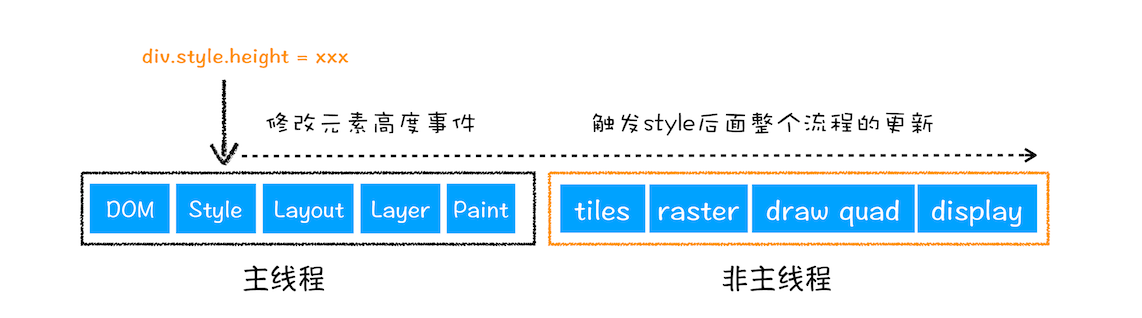

从下图可以看出，如果你通过 JavaScript 或者 CSS 修改元素的几何位置属性，例如改变元素的宽度、高度等，那么浏览器会触发重新布局，解析之后的一系列子阶段，这个过程就叫重排。无疑，重排需要更新完整的渲染流水线，所以开销也是最大的

2. 更新元素的绘制属性（重绘）

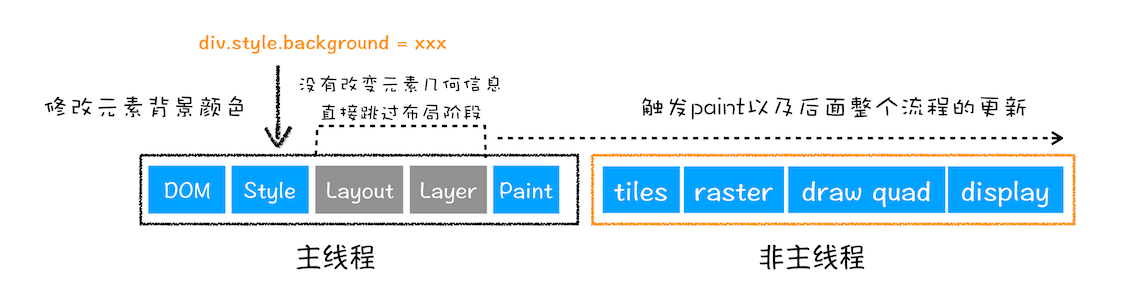

接下来，我们再来看看重绘，比如通过 JavaScript 更改某些元素的背景颜色，渲染流水线会怎样调整呢？你可以参考下图：

从图中可以看出，如果修改了元素的背景颜色，那么布局阶段将不会被执行，因为并没有引起几何位置的变换，所以就直接进入了绘制阶段，然后执行之后的一系列子阶段，这个过程就叫重绘。相较于重排操作，重绘省去了布局和分层阶段，所以执行效率会比重排操作要高一些

3. 直接合成阶段

那如果你更改一个既不要布局也不要绘制的属性，会发生什么变化呢？渲染引擎将跳过布局和绘制，只执行后续的合成操作，我们把这个过程叫做合成。具体流程参考下图：

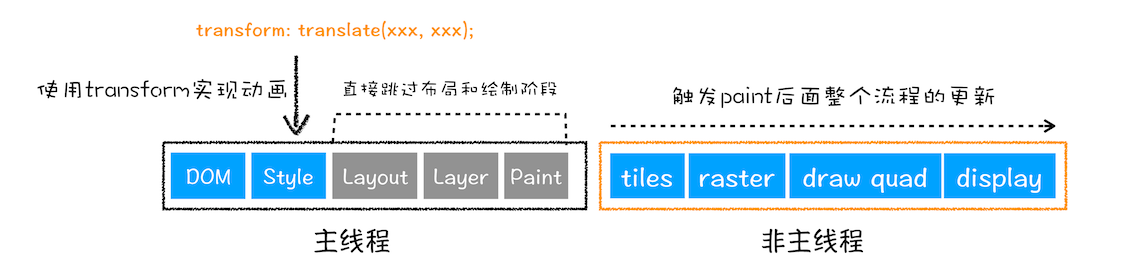

在上图中，我们使用了 CSS 的 transform 来实现动画效果，这可以避开重排和重绘阶段，直接在非主线程上执行合成动画操作。这样的效率是最高的，因为是在非主线程上合成，并没有占用主线程的资源，另外也避开了布局和绘制两个子阶段，所以相对于重绘和重排，合成能大大提升绘制效率。

总结 ​

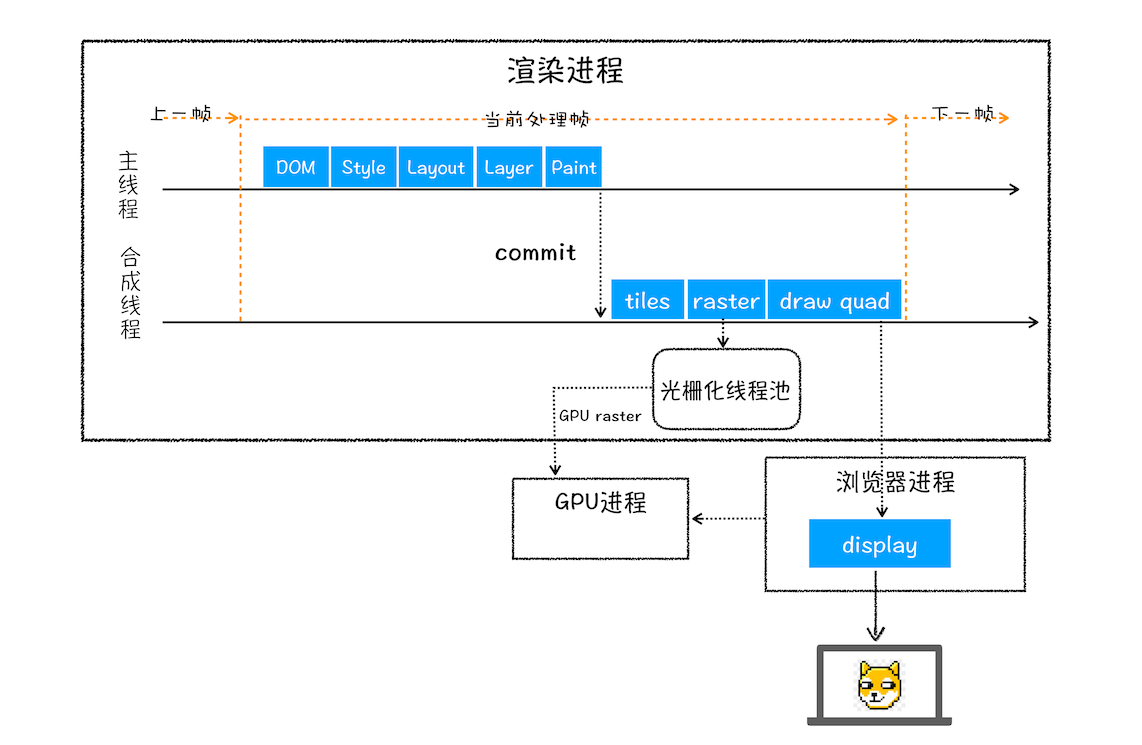

我们现在已经分析完了整个渲染流程，从 HTML 到 DOM、样式计算、布局、图层、绘制、光栅化、合成和显示。下面我用一张图来总结下这整个渲染流程：

结合上图，一个完整的渲染流程大致可总结为如下：

  • 渲染进程将 HTML 内容转换为能够读懂的 DOM 树结构。
  • 渲染引擎将 CSS 样式表转化为浏览器可以理解的 styleSheets，计算出 DOM 节点的样式。
  • 创建布局树，并计算元素的布局信息。
  • 对布局树进行分层，并生成分层树。为每个图层生成绘制列表，并将其提交到合成线程。
  • 合成线程将图层分成图块，并在光栅化线程池中将图块转换成位图。
  • 合成线程发送绘制图块命令 DrawQuad 给浏览器进程。
  • 浏览器进程根据 DrawQuad 消息生成页面，并显示到显示器上。
