DOM 树：JavaScript 是如何影响 DOM 树构建的？ ​

在渲染流水线中，后面的步骤都直接或者间接地依赖于 DOM 结构，所以本文沿着网络数据流路径来介绍 DOM 树是怎么生成的。然后再基于 DOM 树的解析流程介绍两块内容：第一个是在解析过程中遇到 JavaScript 脚本，DOM 解析器是如何处理的？第二个是 DOM 解析器是如何处理跨站点资源的？

什么是 DOM ​

从网络传给渲染引擎的 HTML 文件字节流是无法直接被渲染引擎理解的，所以要将其转化为渲染引擎能够理解的内部结构，这个结构就是 DOM。DOM 提供了对 HTML 文档结构化的表述。在渲染引擎中，DOM 有三个层面的作用。

  • 从页面的视角来看，DOM 是生成页面的基础数据结构。
  • 从 JavaScript 脚本视角来看，DOM 提供给 JavaScript 脚本操作的接口，通过这套接口，JavaScript 可以对 DOM 结构进行访问，从而改变文档的结构、样式和内容。
  • 从安全视角来看，DOM 是一道安全防护线，一些不安全的内容在 DOM 解析阶段就被拒之门外了。

简言之，DOM 是表述 HTML 的内部数据结构，它会将 Web 页面和 JavaScript 脚本连接起来，并过滤一些不安全的内容。

DOM 树如何生成 ​

在渲染引擎内部，有一个叫 HTML 解析器（HTMLParser）的模块，它的职责就是负责将 HTML 字节流转换为 DOM 结构。

HTML 解析器是等整个 HTML 文档加载完成之后开始解析的，还是随着 HTML 文档边加载边解析的？ HTML 解析器并不是等整个文档加载完成之后再解析的，而是网络进程加载了多少数据，HTML 解析器便解析多少数据。

详细的流程:

  • 网络进程接收到响应头之后，会根据响应头中的 content-type 字段来判断文件的类型，比如 content-type 的值是“text/html”，那么浏览器就会判断这是一个 HTML 类型的文件，然后为该请求选择或者创建一个渲染进程。

  • 渲染进程准备好之后，网络进程和渲染进程之间会建立一个共享数据的管道，网络进程接收到数据后就往这个管道里面放，而渲染进程则从管道的另外一端不断地读取数据，并同时将读取的数据“喂”给 HTML 解析器。

这个管道就像一个“水管”，网络进程接收到的字节流像水一样倒进这个“水管”，而“水管”的另外一端是渲染进程的 HTML 解析器，它会动态接收字节流，并将其解析为 DOM。

接下来我们就可以来详细聊聊 DOM 的具体生成流程了

从图中你可以看出，字节流转换为 DOM 需要三个阶段。

1.通过分词器将字节流转换为 Token

V8 编译 JavaScript 过程中的第一步是做词法分析，将 JavaScript 先分解为一个个 Token。解析 HTML 也是一样的，需要通过分词器先将字节流转换为一个个 Token，分为 Tag Token 和文本 Token。

上述 HTML 代码通过词法分析生成的 Token 如下所示：

由图可以看出，Tag Token 又分 StartTag 和 EndTag，比如就是 StartTag ，就是 EndTag，分别对于图中的蓝色和红色块，文本 Token 对应的绿色块。

2.至于后续的第二个和第三个阶段是同步进行的，需要将 Token 解析为 DOM 节点，并将 DOM 节点添加到 DOM 树中

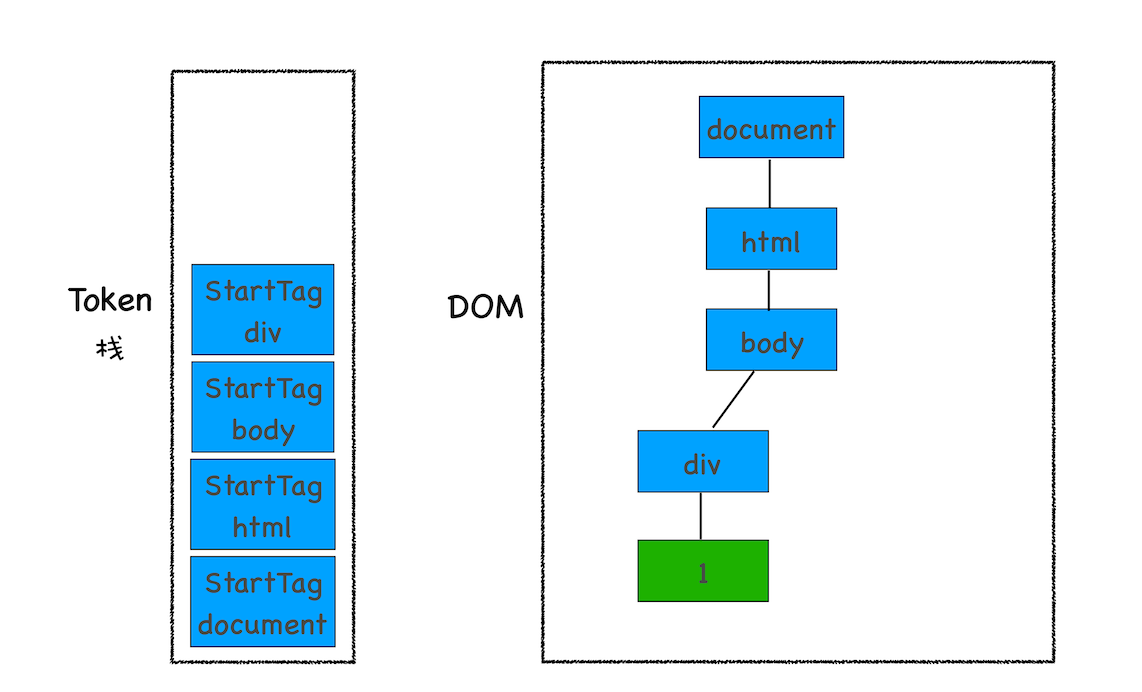

HTML 解析器维护了一个 Token 栈结构，该 Token 栈主要用来计算节点之间的父子关系，在第一个阶段中生成的 Token 会被按照顺序压到这个栈中。具体的处理规则如下所示：

  • 如果压入到栈中的是 StartTag Token，HTML 解析器会为该 Token 创建一个 DOM 节点，然后将该节点加入到 DOM 树中，它的父节点就是栈中相邻的那个元素生成的节点。

  • 如果分词器解析出来是文本 Token，那么会生成一个文本节点，然后将该节点加入到 DOM 树中，文本 Token 是不需要压入到栈中，它的父节点就是当前栈顶 Token 所对应的 DOM 节点。

  • 如果分词器解析出来的是 EndTag 标签，比如是 EndTag div，HTML 解析器会查看 Token 栈顶的元素是否是 StarTag div，如果是，就将 StartTag div 从栈中弹出，表示该 div 元素解析完成。

通过分词器产生的新 Token 就这样不停地压栈和出栈，整个解析过程就这样一直持续下去，直到分词器将所有字节流分词完成。

html
<html>
  <body>
    <div>1</div>
    <div>test</div>
  </body>
</html>
不过在实际生产环境中，HTML 源文件中既包含 CSS 和 JavaScript，又包含图片、音频、视频等文件，所以处理过程远比上面这个示范 Demo 复杂。不过理解了这个简单的 Demo 生成过程，接下来往下分析更加复杂的场景了

JavaScript 是如何影响 DOM 生成的 ​

html
<html>
  <body>
    <div>1</div>
    <script>
      let div1 = document.getElementsByTagName("div")[0];
      div1.innerText = "time.geekbang";
    </script>
    <div>test</div>
  </body>
</html>

在两段 div 中间插入了一段 JavaScript 脚本，这段脚本的解析过程就有点不一样了。<script>标签之前，所有的解析流程还是和之前介绍的一样，但是解析到<script>标签时，渲染引擎判断这是一段脚本，此时 HTML 解析器就会暂停 DOM 的解析，因为接下来的 JavaScript 可能要修改当前已经生成的 DOM 结构。

通过前面 DOM 生成流程分析，我们已经知道当解析到 script 脚本标签时，其 DOM 树结构如下所示：

这时候 HTML 解析器暂停工作，JavaScript 引擎介入，并执行 script 标签中的这段脚本，因为这段 JavaScript 脚本修改了 DOM 中第一个 div 中的内容，所以执行这段脚本之后，div 节点内容已经修改为 time.geekbang 了。脚本执行完成之后，HTML 解析器恢复解析过程，继续解析后续的内容，直至生成最终的 DOM

以上过程应该还是比较好理解的，不过除了在页面中直接内嵌 JavaScript 脚本之外，我们还通常需要在页面中引入 JavaScript 文件，这个解析过程就稍微复杂了些，如下面代码：

js
//foo.js
let div1 = document.getElementsByTagName('div')[0]
div1.innerText ='time.geekbang'
<html>
  <body>
    <div>1</div>
    <script type="text/javascript" src="foo.js"></script>
    <div>test</div>
  </body>
</html>

这段代码的功能还是和前面那段代码是一样的，不过这里我把内嵌 JavaScript 脚本修改成了通过 JavaScript 文件加载。其整个执行流程还是一样的，执行到 JavaScript 标签时，暂停整个 DOM 的解析，执行 JavaScript 代码，不过这里执行 JavaScript 时，需要先下载这段 JavaScript 代码。这里需要重点关注下载环境，因为 JavaScript 文件的下载过程会阻塞 DOM 解析，而通常下载又是非常耗时的，会受到网络环境、JavaScript 文件大小等因素的影响。

不过 Chrome 浏览器做了很多优化，其中一个主要的优化是预解析操作。当渲染引擎收到字节流之后，会开启一个预解析线程，用来分析 HTML 文件中包含的 JavaScript、CSS 等相关文件，解析到相关文件之后，预解析线程会提前下载这些文件。

再回到 DOM 解析上，我们知道引入 JavaScript 线程会阻塞 DOM，不过也有一些相关的策略来规避，比如使用 CDN 来加速 JavaScript 文件的加载，压缩 JavaScript 文件的体积。另外，如果 JavaScript 文件中没有操作 DOM 相关代码，就可以将该 JavaScript 脚本设置为异步加载，通过 async 或 defer 来标记代码，使用方式如下所示：

js
 <script async type="text/javascript" src='foo.js'></script>
 <script defer type="text/javascript" src='foo.js'></script>

async 和 defer 虽然都是异步的，不过还有一些差异，使用 async 标志的脚本文件一旦加载完成，会立即执行；而使用了 defer 标记的脚本文件，需要在 DOMContentLoaded 事件之前执行。

JavaScript 是如何阻塞 DOM 解析的了，那接下来我们再来结合文中代码看看另外一种情况：

html
<html>
  <head>
    <style src="theme.css"></style>
  </head>
  <body>
    <div>1</div>
    <script>
      let div1 = document.getElementsByTagName("div")[0];
      div1.innerText = "time.geekbang"; //需要DOM
      div1.style.color = "red"; //需要CSSOM
    </script>
    <div>test</div>
  </body>
</html>

该示例中，JavaScript 代码出现了 div1.style.color = ‘red' 的语句，它是用来操纵 CSSOM 的，所以在执行 JavaScript 之前，需要先解析 JavaScript 语句之上所有的 CSS 样式。所以如果代码里引用了外部的 CSS 文件，那么在执行 JavaScript 之前，还需要等待外部的 CSS 文件下载完成，并解析生成 CSSOM 对象之后，才能执行 JavaScript 脚本。

而 JavaScript 引擎在解析 JavaScript 之前，是不知道 JavaScript 是否操纵了 CSSOM 的，所以渲染引擎在遇到 JavaScript 脚本时，不管该脚本是否操纵了 CSSOM，都会执行 CSS 文件下载，解析操作，再执行 JavaScript 脚本。

所以说 JavaScript 脚本是依赖样式表的，这又多了一个阻塞过程。

通过上面的分析，我们知道了 JavaScript 会阻塞 DOM 生成，而样式文件又会阻塞 JavaScript 的执行，所以在实际的工程中需要重点关注 JavaScript 文件和样式表文件，使用不当会影响到页面性能的。
